Таблица 3-1

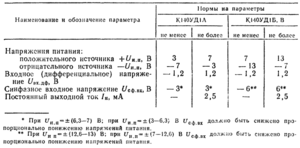

Микросхема К140УД1 (рис. 3-4,а) представляет собой операционный усилитель общего назначения. Типовая схема включения микросхемы К140УД1 приведена на рис. 3-4,б. В зависимости от значений напряжений питания и других электрических параметров микросхемы делятся на группы А, Б и В. Микросхема К140УД1А имеет номинальные напряжения питания плюс 6,3 В, минус 6,3 В, микросхемы К140УД1Б и К140УД1В номинальные напряжения питания плюс 12,6 В, минус 12,6 В. Допустимые отклонения напряжений питания от номинальных значений ±5%. Предельно допустимые режимы эксплуатации микросхем К140УД1 приведены в табл. 3-1.

Рис. 3-4. Принципиальная схема ОУ К140УД1 (а) и типовая схема его включения (б)

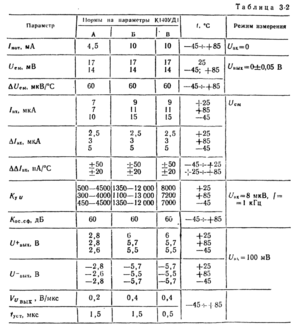

Электрические параметры микросхем К140УД1 при номинальных напряжениях питания и Rн = 5 кОм приведены в табл. 3-2.

Таблица 3-2

Вывод 4 микросхемы при применении может оставаться свободным или соединяться с корпусом. Заземлять вывод 4 рекомендуется в случае работы микросхемы при больших входных сигналах (в режиме насыщения выходных транзисторов микросхемы) во избежание искажений положительного полупериода выходного сигнала (см. амплитудную характеристику микросхемы К140УД1А на рис. 3-5,а). При заземлении вывода 4 коэффициенты ослабления синфазных входных напряжений и влияния нестабильности источников питания на напряжение смещения ухудшаются. Кроме того, при асимметрии питающих напряжений даже в пределах допустимых значений ±5% (например, при увеличении положительного и уменьшении абсолютной величины отрицательного напряжении для микросхемы К140УД1Б плюс 13,2 В и минус 12,0 В) значительно ухудшаются такие параметры, как коэффициент усиления и напряжение смещения. Поэтому при применении микросхемы с заземленным выводов 4 не следует допускать указанной асимметрии напряжения источников питании.

При работе микросхемы с малыми сигналами или когда форма ограниченного выходного напряжения не имеет существенного значения, вывод 4 заземлять не рекомендуется. При этом не ухудшаются электрические параметры микросхемы и асимметрия напряжений источников питания не влияет на значения электрических параметров.

На рис. 3-5,б приведены частотные характеристики микросхемы, а на рис. 3-5,в — фазовая характеристика микросхемы К140УД1. Характеристики снимались при наличии корректирующей цепочки C1, R1 (рис. 3-4,б), тогда как параметры в табл. 3-2 определялись без корректирующей цепи.

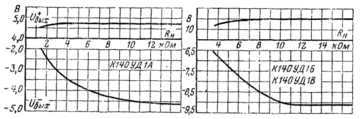

Выходные напряжения ограничения U+вых и U-вых не равны по абсолютной величине при малых сопротивлениях нагрузки операционного усилителя (рис. 3-6, 3-7). Поэтому при необходимости получить симметричное ограниченное выходное напряжение сопротивление нагрузки необходимо выбирать не менее 10 кОм.

На рис. 3-8 приведены зависимости входного сопротивления микросхемы Rвх от температуры окружающей среды. Необходимо всегда помнить, что на всех графиках, если это не оговорено особо, приводятся типовые (средние) значения параметра. При снижении напряжения источников литания входное сопротивление микросхемы имеет тенденцию к возрастанию. Зависимость напряжения шума от частоты входного сигнала приведена на рис. 3-9.

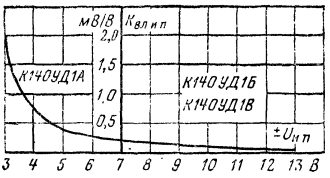

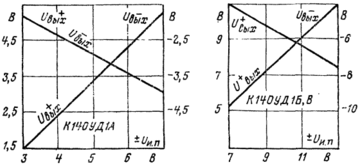

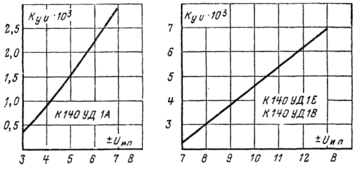

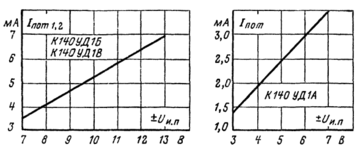

Зависимости коэффициента влияния источников питания на напряжение смещения, токов, потребляемых микросхемой, коэффициентов усиления, положительных и отрицательных выходных напряжений ограничения от значения напряжений источников питания приведены на рис. 3-10 — 3-16. Коэффициент влияния источников питания на напряжение смещения практически не изменяется в диапазоне температур окружающей среды (—45÷+85°С), имея незначительную тенденцию к повышению в области положительных температур.

Напряжение смещения и входной ток практически не изменяются при изменении напряжении источников питания в интервале предельно допустимых значений. Входной ток имеет незначительную тенденцию к снижению при снижении питающих напряжений.

Коэффициент ослабления синфазного сигнала уменьшается примерно па 20 дБ при питании микросхемы напряжениями, соответствующими нижним уровням предельно допустимых значений, но сравнению с коэффициентом ослабления синфазного сигнала при питании микросхемы напряжениями, соответствующими верхним уровням предельно допустимых значений.
