Схема верньерного устройства — однотросиковая, однако натяжная цилиндрическая пружина укреплена на барабане (рис. 45). Замедление хода КПЕ (в семь раз) достигается применением шкивов разных диаметров и двух разрезных шестеренок. Ведущая шестерня крепится к барабану верньера, а ведомая — к оси КПЕ. Сдвиг зубцов ведомой шестерни осуществляется пружиной, которая выбирает зазор между зубьями, появляющийся при соединении с ведущей шестерней.
Специальный отсек в шасси позволяет использовать шесть элементов типа 373 («Марс», «Сатурн») для питания приемников.

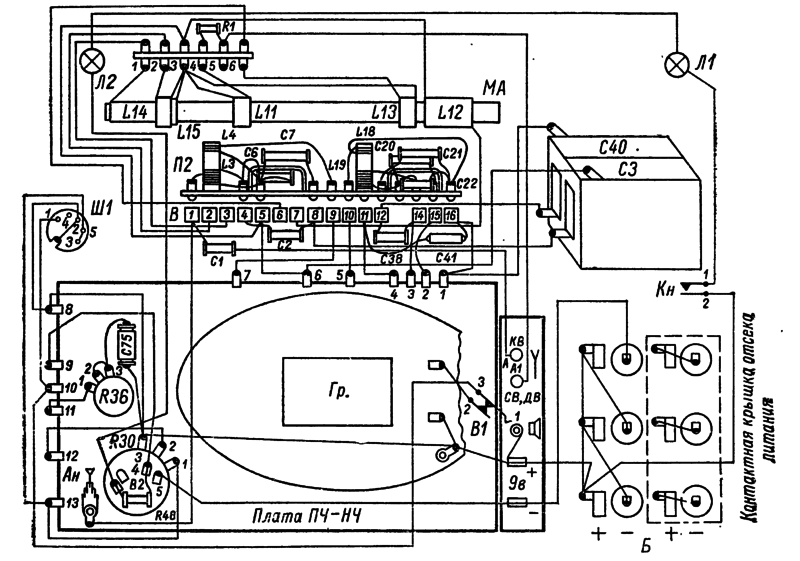

Электромонтажная схема приемников изображена на рис. 46 (у радиоприемников «ВЭФ-201» и «ВЭФ-202» изменено подключение потенциометров R30 и R36).
.png)
9. «Океан», «Океан-203», «Океан-205»
Конструкция приемников типа «Океан» имеет, в основном, две особенности: шасси выполнено по принципу функциональных блоков, что позволяет производить раздельную их настройку; применен барабанный переключатель диапазонов открытого типа с печатным монтажом планок.
1 — телефонное гнездо типа Г2П; 2 — гнездо дополнительного громкоговорителя; 3 — корпус; 4 — гнездо внешней антенны; 5, 7 — гнезда внешнего источника питания; 6 — разъем типа СГ-5 для магнитофона
Корпус приемника «Океан» выполнен из цветного ударопрочного полистирола. У приемника «Океан-203» средняя часть корпуса изготовлена из дерева с покрытием декоративным шпоном, лицевая часть корпуса и задняя крышка — пластмассовые. На лицевой стороне футляра с левой стороны расположены ручки регулировки тембра по высоким и низким частотам, регулировки громкости с выключателем питания и кнопка включения подсвета шкалы; с правой стороны — ручка настройки и окно указателя диапазонов (в приемнике «Океан-203» и индикатор настройки). Ручка переключателя диапазонов находится на правой боковой стенке корпуса. На верхней стенке укреплена ручка переноски приемника и расположена выдвижная поворотная девятиколенная телескопическая антенна типа АТПН-2. На задней стенке корпуса под выдвижной крышкой расположена колодка внешних соеди
